简要描述电磁换向阀工作原理
发布时间：2019-04-07 21:05:23
今天，东村液压编辑给你一个例子来说明电磁换向阀控制的液压系统是如何工作的。
本文以二位四通电磁阀为例，简要阐述了电磁换向阀的电磁阀如何控制液体的流向。

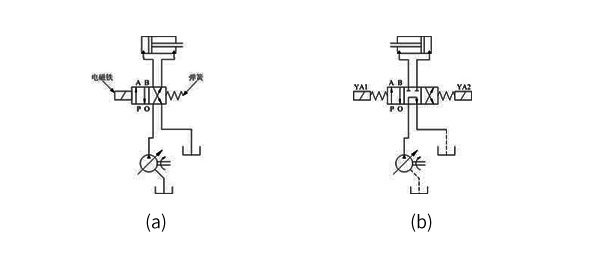

如图1（a）所示，油由P进口油泵供给，由液压缸的回油口O回油，排入油箱。
两位四通阀由电磁铁控制。
电磁铁通电后，P和B接通，A和O接通。电磁铁切断后，P和A接通，B和O接通。
（a）图中所示的工作站是获取电力的电磁铁。
此时如果液压泵工作，液压缸右室进油，左室出油，活塞杆缩回液压缸。
如果控制电磁铁被切断，液压缸的活塞杆就会伸出。
同样，可以分析图（b）中三通和四通阀的控制过程。
当电磁铁ya1和ya2不带电时，在两端弹簧的作用下，线轴在中间。
阀的滑阀的功能（以及中间的滑阀的功能）是卸下泵。
当滑阀处于中间位置时，液压缸的活塞杆保持在位。
当电磁铁ya1通电，ya2断电，P和A接通，O和B接通；电磁铁ya1断电，ya2通电，P和B接通，O和A接通。
