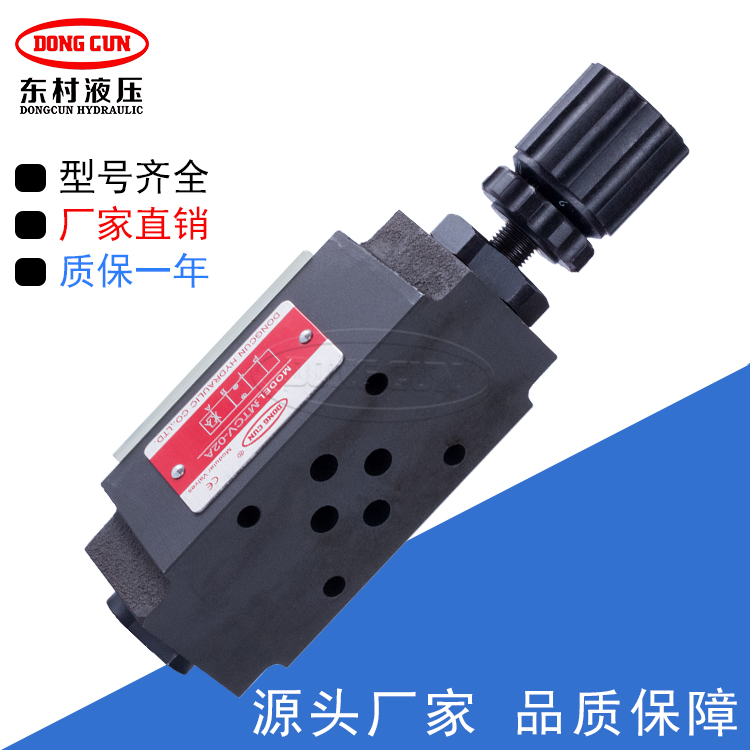

东村液压叠加阀的特点及应用详细讲解

发布时间:2019-04-30 09:13:34

 东村液压叠加阀的特点及应用详细讲解


      叠加阀是叠加式液压阀的简称。叠加阀是在集成块的基础上发展起来的一种新型液压元件,叠加阀的结构特点是阀体本身既是液压阀的机体,又具有通道体和连接体的功能。使用叠加阀可实现液压元件间无管化集成连接,使液压系统连接方式大为简化,系统紧凑,功耗减少,设计安装周期缩短.

      目前,叠加阀的生产已形成系列:每一种通径系列的叠加阀的主油路通道的位置、直径,安装螺钉孔的大小、位置、数量都与相应通径的主换向阀相同。因此每通径系列的叠加阀都可叠加起来组成相应的液压系统,在叠加式液压系统中,一个主换向阀及相关的其他控制阀所组成的子系统可以叠加成. .阀组,阀组与阀组之间可以用底板或油管连接形成总液压回路。在进行液压系统设计时,完成了系统原理图的设计后,还要绘制成叠加阀式液压系统图。为便于设计和选用,目前所生产的叠加阀都给出其型谱符号。有关部门已颁布了国产普通叠加阀的典型系列型谱.

叠加阀根据工作性能,可分为单功能阀和复合功能阀两类。

(1)单功能叠加阀

      单功能叠加阀与普通液压阀一样,也具有压力控制阀(包括溢流阀、减压阀、顺序阀等)、流量阀(如节流阀、单向节流阀、调速阀等)和方向阀(如换向阀、单向阀、液控单向阀等)的作用。为便于连接形成系统,每个阀体上都具备P、T、A、B四条以上贯通的通道,阀内油口根据阀的功能分别与自身相应的通道相连接。为便于叠加,在阀体的结合面上,上述各通道的位置相同。出于结构的限制,这些通道多数是用精密铸造成形的异形孔。

单功能叠加阀的控制原理、内部结构均与普通同类板式液压阀相似。为避免重复,在此仅以Y;型溢流阀为例,说明叠加阀的结构特点。

先导叠加式溢流阀。先导阀为锥阀,主阀芯为前端锥形面的國柱形。压力油从阀口P进人主芯右端e腔,作用于主阀芯6右端。同时通过小孔d进人主阀阀芯左腔b.再通过小孔a作用于先导阀阀芯3上。当进油口压力小于阀的调整压力时,锥阀芯关闭,主阀芯无溢流:当进油口压力升高,达到阀的调整压力后,锥阀芯打开,液流经小孔d、a到达出油口T,液流流经阻尼孔d时产生压力降,使主阀芯两端产生压力差,此压力差克服弹簧力使主阀芯6向左移动,主阀芯开始溢流。调节螺钉,可压缩弹簧2.从而调节阀的调定压力。 为叠加式溢流阀的型谱符号。
