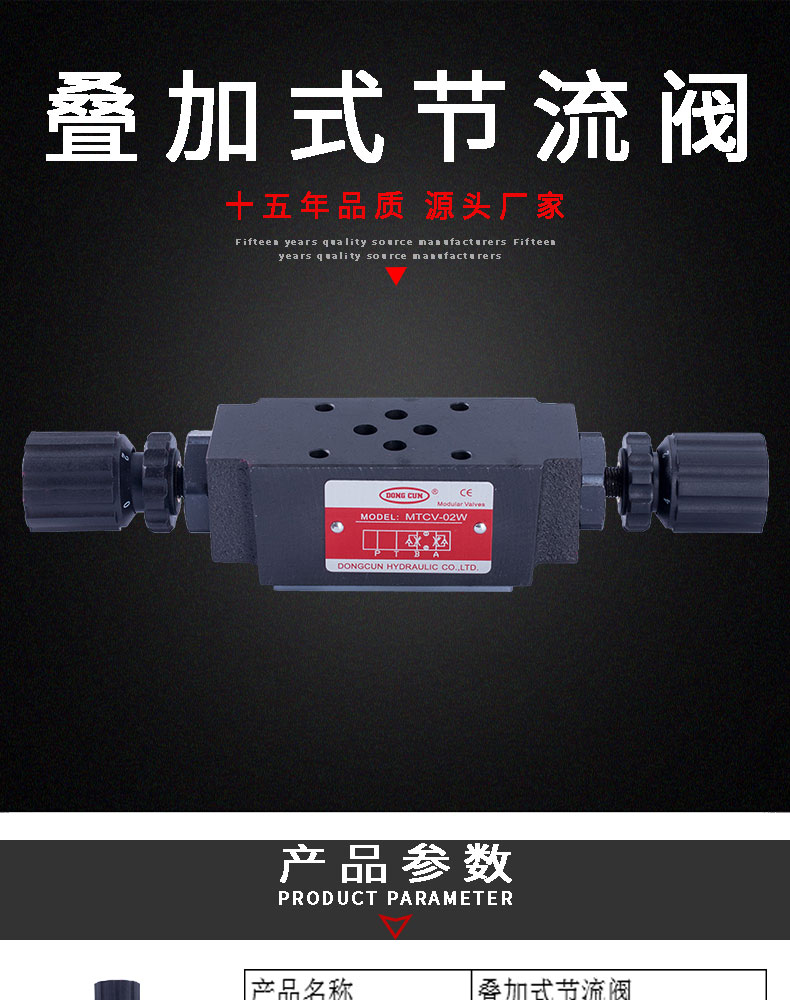

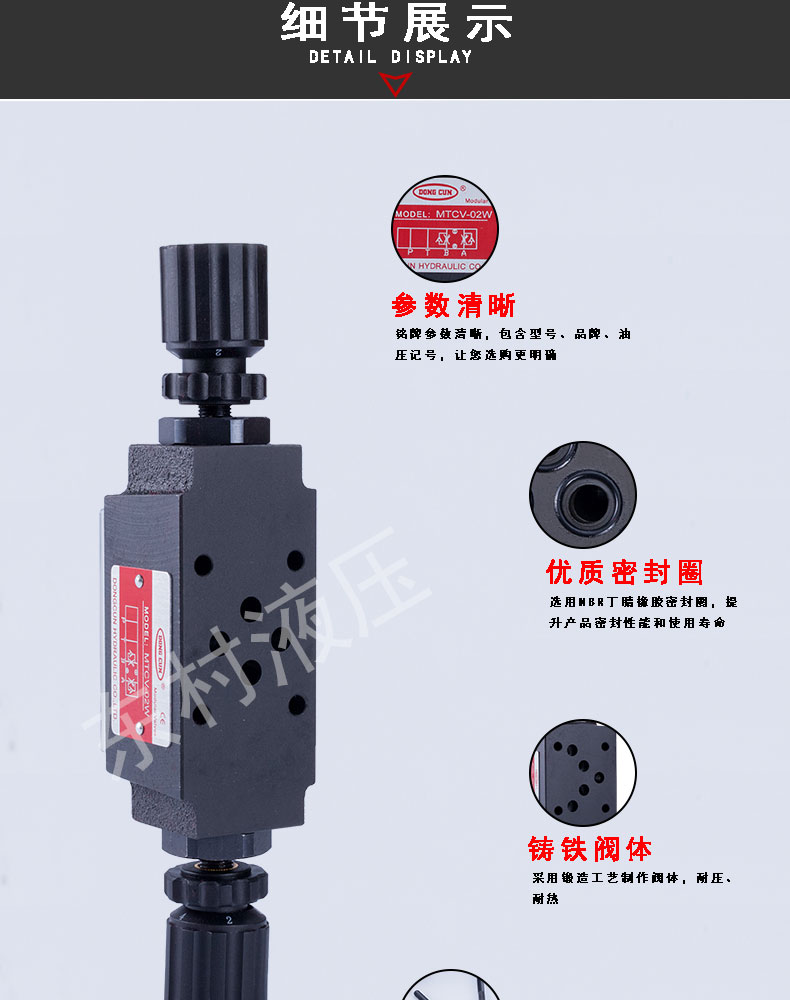

广东厂家直销MTCV-02W双向电磁节流阀 液压系统叠加式流量控制阀

广东厂家直销MTCV-02W双向电磁节流阀 液压系统叠加式流量控制阀

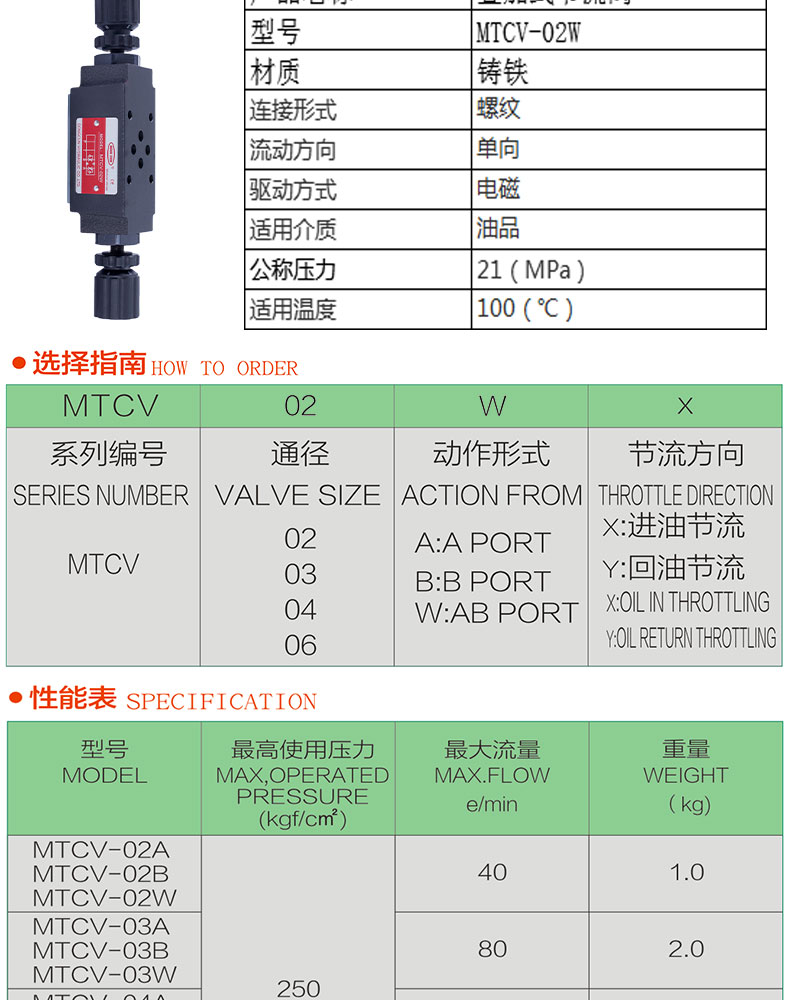

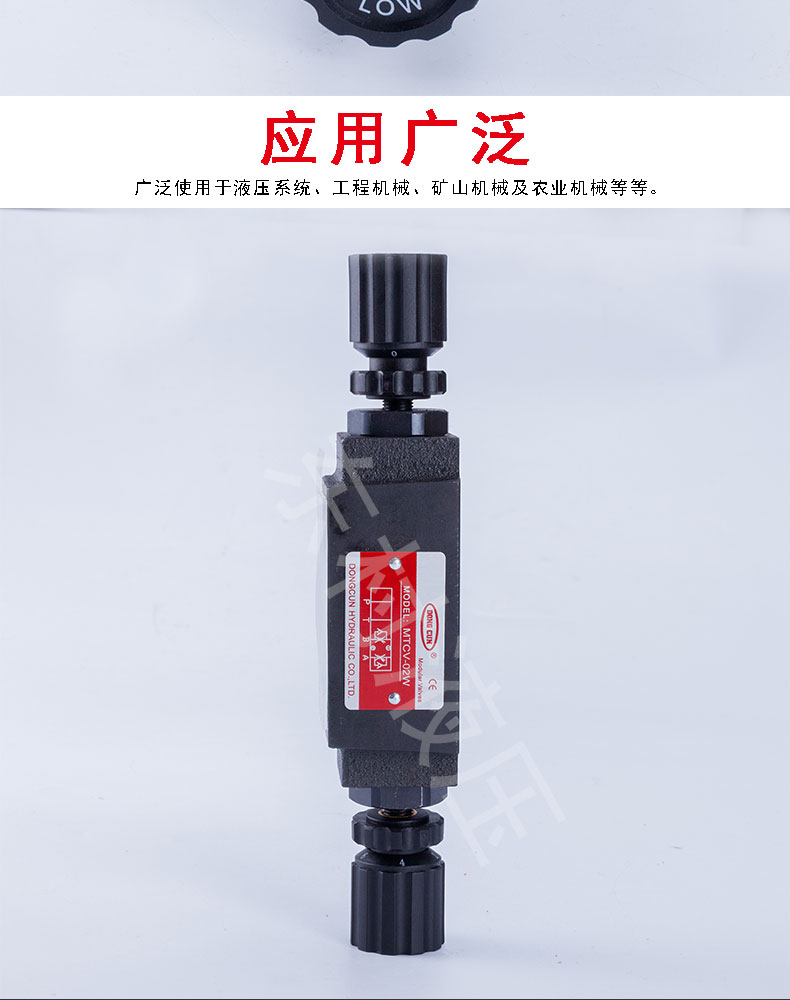

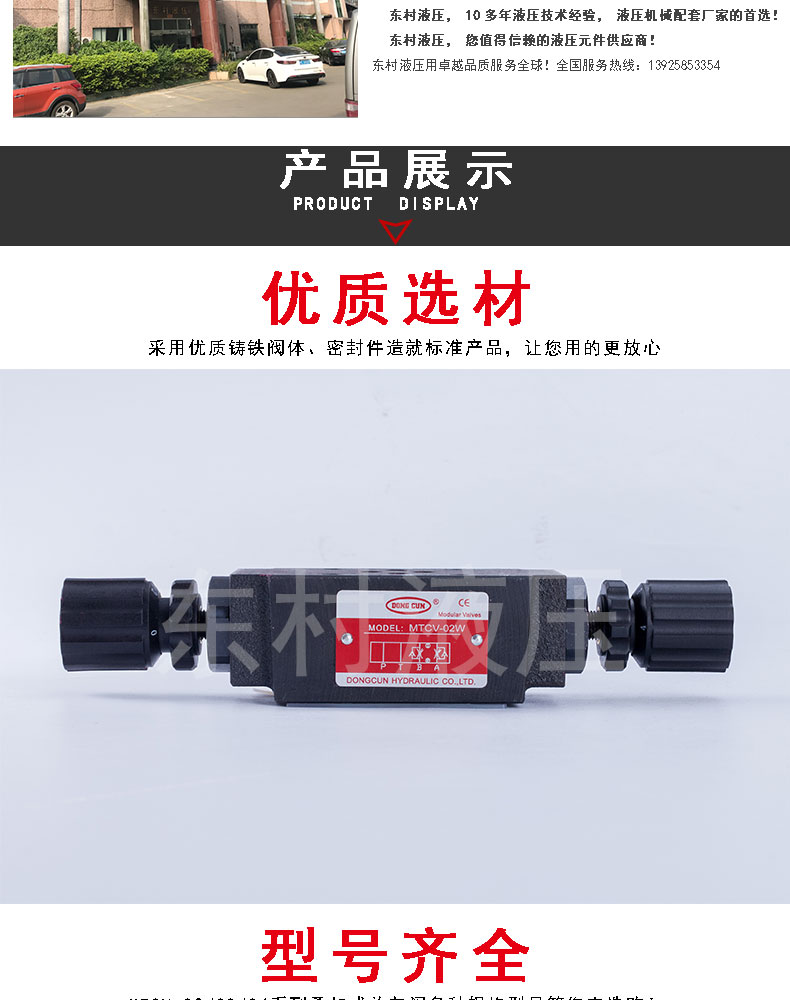

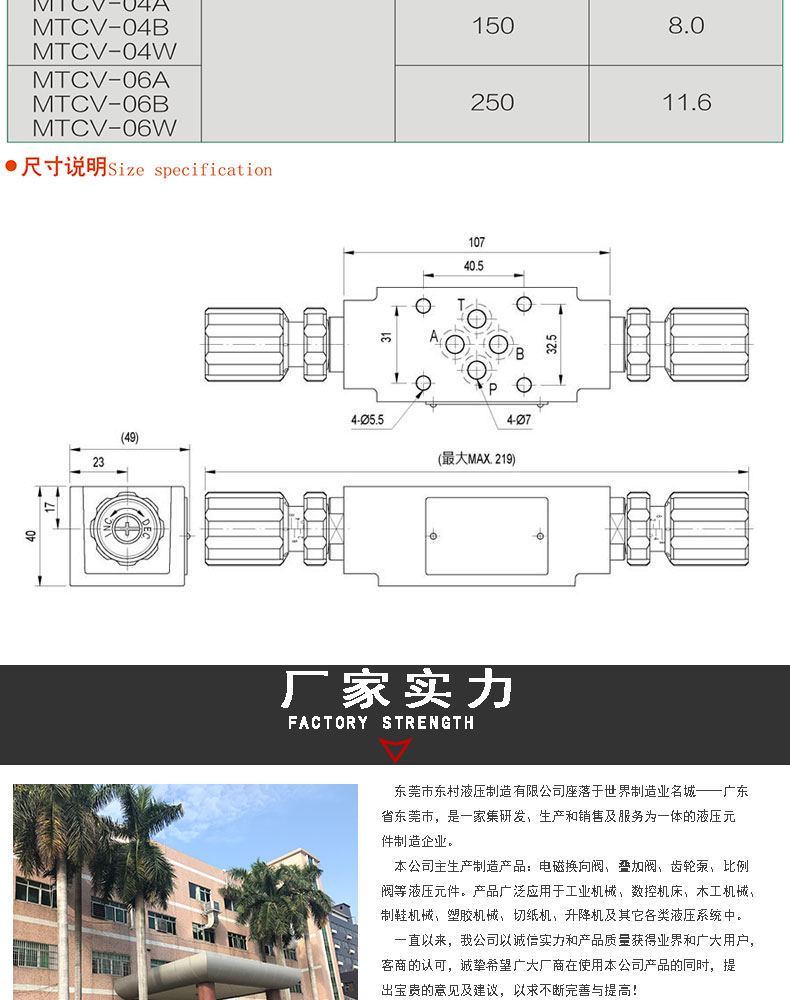

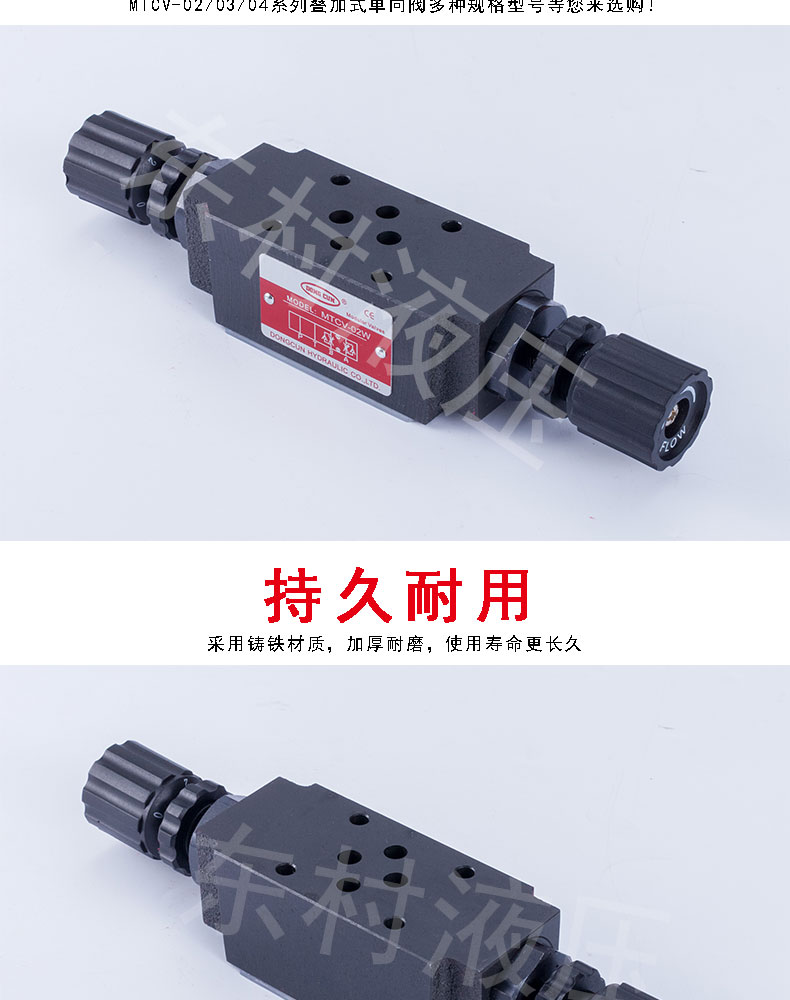

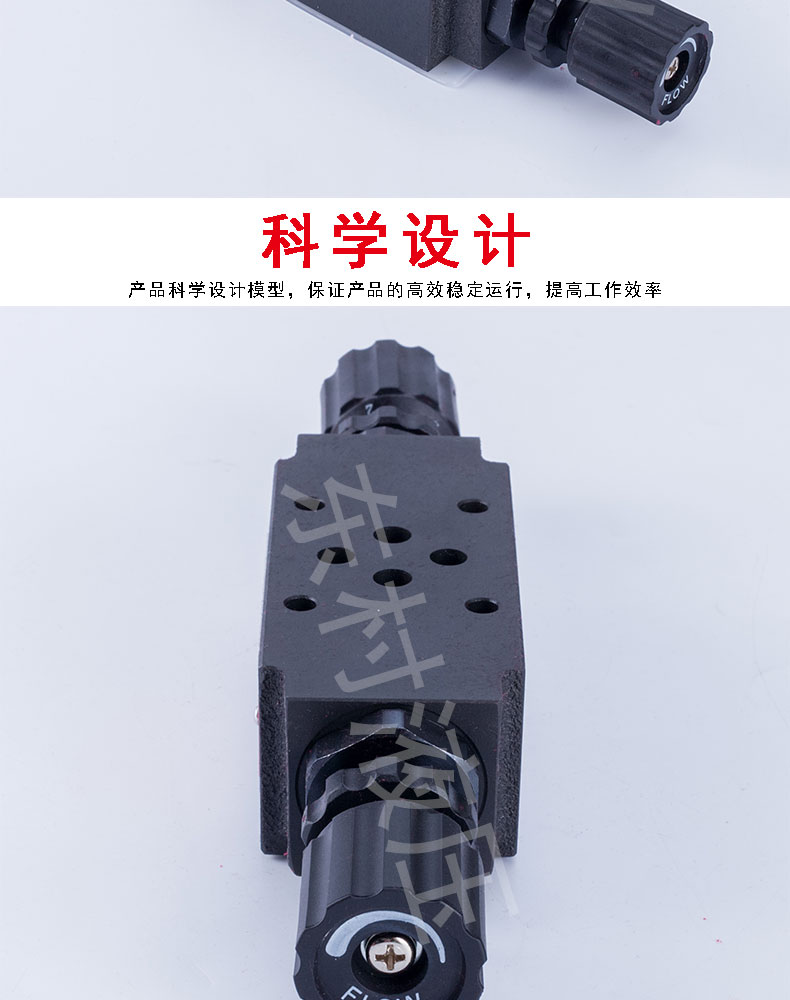

叠加阀MTCV-02W_01.jpg叠加阀MTCV-02W_02.jpg叠加阀MTCV-02W_03.jpg叠加阀MTCV-02W_04.jpg叠加阀MTCV-02W_05.jpg叠加阀MTCV-02W_06.jpg叠加阀MTCV-02W_07.jpg叠加阀MTCV-02W_08.jpg叠加阀MTCV-02W_09.jpg叠加阀MTCV-02W_10.jpg叠加阀MTCV-02W_11.jpg
节流阀的基础知识(一 )
一、节流阀功能:节流阀功能是能改变相关阀口的通流面积,控制流量。(负荷变化, 阀前后压差不变化)
1、要求:灵敏可靠,工作平稳,无噪音,机构简单。
①当阀前后的压力差发生变化时,通过阀的流量变化要小;
②当油温发生变化时, 通过节流阀的流量变
一、节流阀功能:
节流阀功能是能改变相关阀口的通流面积,控制流量。(负荷变化,  阀前后压差不变化)
1、要求:灵敏可靠,工作平稳,无噪音,机构简单。
①当阀前后的压力差发生变化时,通过阀的流量变化要小;
②当油温发生变化时,通过节流阀的流量变化要小;
③要有较大的流量调节范围,在小流量时不易堵塞。
④当阀全开时,液流通过节流阀的压力损失要小;
⑤阀的泄属量要小。
      2、节流口的形式与特征:
      节流口是流量阀的关键部位,节流口形式及其特性在很大程度上决定着流量控制阀的性能。几种常用的节流口。
      (1)针阀式节流口。针阀作轴向移动时,调节了环形通道的大小,由此改变了流量.这种结构加工简单,但节流口长度大,水力半

径小,易堵塞,流量受油温变化的影响也大,一般用于要求较低的场
      (2)偏心式节流口。在阀芯上开一个截面为三角形(或矩形)的偏心槽,当转动阀芯时,就可以改变通道大小,由此调节了流量。

偏心槽式结构因阀芯受径向不平衡力,高压时应避免采用。
      (3)轴向三角槽式节流口。在阀芯端部开有一个或两个斜的三角槽,轴向移动阀芯就可以改变三角槽通流面积从而调节了流量。轴

向三角槽式节流口的水力半径较大。小流量时的稳定性较好。在高压阀中有时在轴端铁两个斜面来实现节流。
      (4)缝隙式节流口。阀芯上开有狭缝,油液可以通过狭缝流入阀芯内孔再经左边的孔流出,旋转阀芯可以改变缝隙的通流面积大

小。这种节流口可以做成薄刃结构,从而获得较小的稳定流量,但是阀芯受径向不平衡力,故只适用于低压节流阀中。
      (5)轴向继隙式节流口。在套筒上开有轴向缝隙,轴向移动阀芯教可以改变缝隙的通流面积大小。这种节流口可以做成单薄刃或

双薄刃式结构,流量对温度不敏感。在小凌量时水力半径大,故小凌量时的稳定性好,因而可用于性能要求较高的场合(如调速阀中)。

但节流口在高压作用下易变形,使用应改善结构的刚度。

本文关键词:双向电磁节流阀,叠加式流量控制阀
